OpenCL 平台模型、执行模型

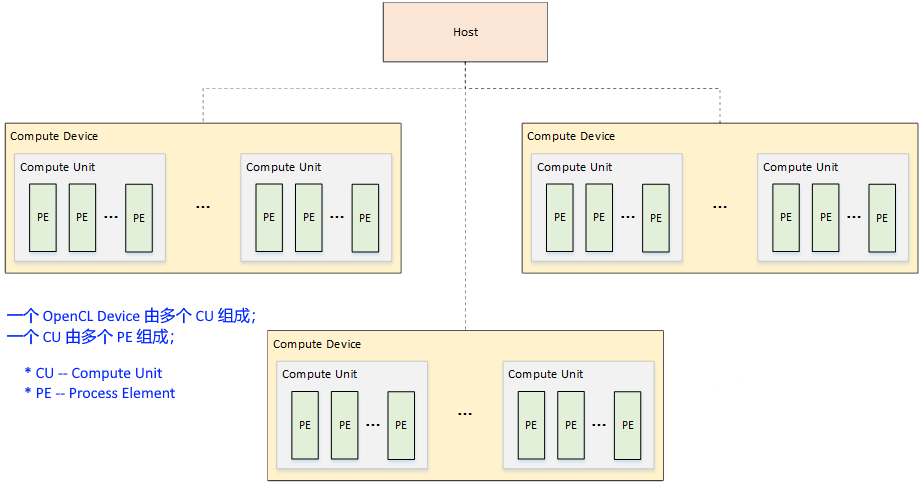

1. 平台模型

关键词：

• OpenCL Device
  • CU – Compute Unit
    • PE – Processing Element

2. 内存模型

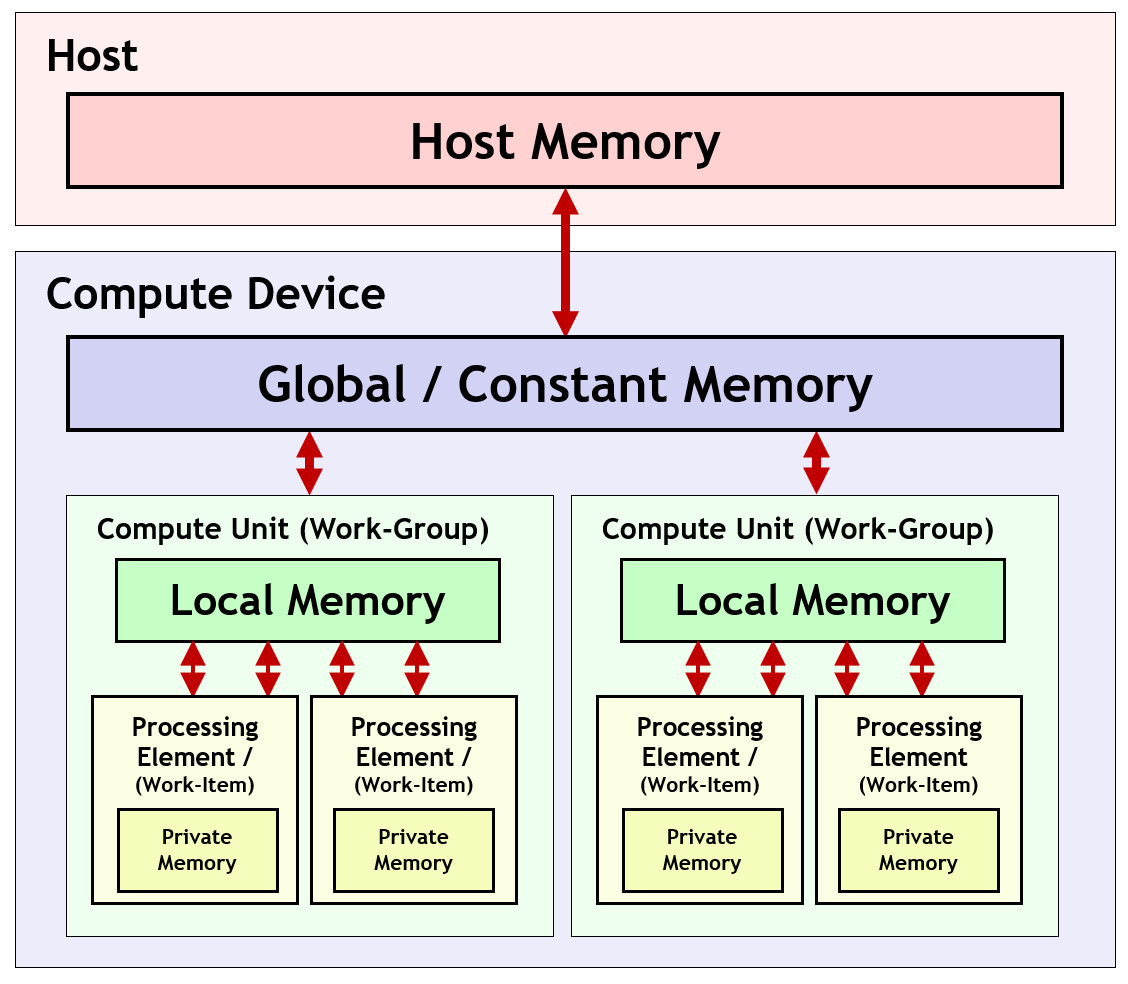

• github – OpenCL Guide –Memory Model

3. 执行模型

3.1 Context

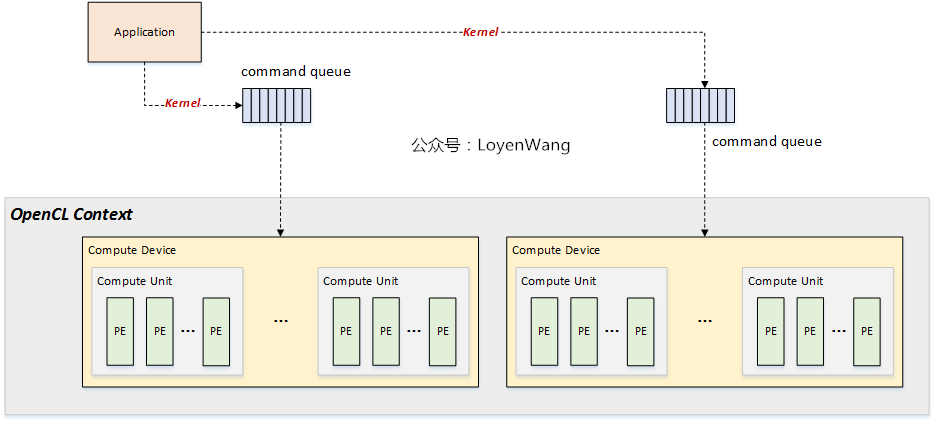

Context 是针对Host端编程而产生的概念，表示设备的执行环境，包含：

• Devices：一个或多个OpenCL物理设备；
• Memory Objects：Host 端和/或 Device 端可见的内存对象；
• Program Objects: 包含源码及编译后的二进制代码；
• kernel Objects：Device 端执行的函数对象；

3.1.1 命令队列 Command Queue

一个Command Queue 对应一个Device。一个 Command Queue 中的命令包含如下三种类型：

• Kernel 相关命令：执行 Kernel 函数；
• Memory 相关命令：
  • host <–> device 数据传输；
  • host <–> device memory map / unmap；
  • Memory Objects 之间数据传输；
• 同步相关命令；

除了主机端往命令队列中添加命令外，在设备端，Kernel执行的时候，也可以往设备端的命令队列中添加命令，比如启动 Child kernel。

如下图中的Ended表示所有该命令中的所有Work Group执行完毕，但可能Child kernel还没有执行完毕，以及更新global memory中的数据。

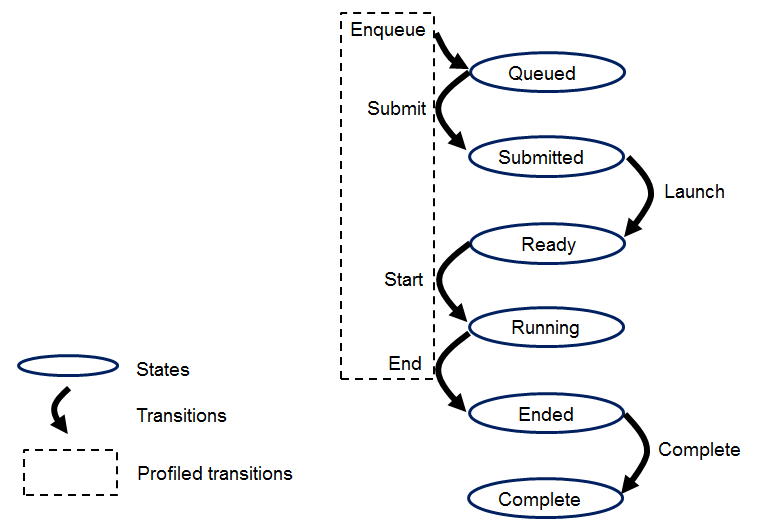

关于每个状态的解释，参考 OpenCL 3.0 Spec – 3.2. Execution Model

1. Queued：初始状态；
2. Submitted：提交到Device，还没还有放入设备端的 work pool – 比如需要的资源没有准备好，或者work pool 满；
3. Ready：命令提交到work pool，等待被调度；
4. Running：已经被调度器调度到 CU 开始执行；
5. Ended：所有 work group 执行完毕；
6. Complete：Child kernel 执行完毕，global memory 中的数据更新完毕；

• 个人理解：一个Command Queue 同时存在于主机端，以及设备端 ？？

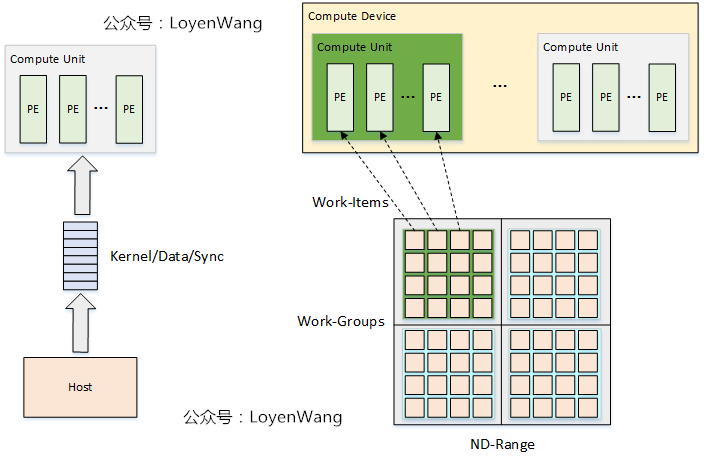

3.2 NDRange – 索引空间

表示一维 / 二维 / 三维索引空间：global index, group index, local index。

OpenCL 软件调度将全局 work items 按 group 为单位，分配给 CU（一个 CU 包含多个 PE）。CU执行完当前 group 后，再调度下一个 group 到 CU 上执行。

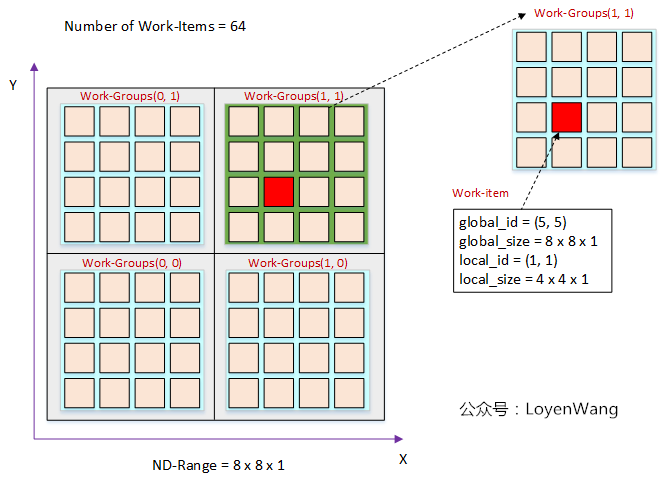

3.3 Work-Item index 关系

划分好 work group size 之后，可以相互换算global index 和 local index，以及 group index。例如matrix大小为 $G_{x}$ x $G_{y}$，将其划分为 $W_{x}$ x $W_{y}$ 个工作组， 每个工作组的大小为 $L_{x}$ x $L_{y}$，则：

\[\begin{cases} L_{x} = G_{x} / W_{x} \\ L_{y} = G_{y} / W_{y} \end{cases}\]

根据工作项ID（$l_x$, $l_y$）可以计算出全局ID（$g_x$, $g_y$）：

\[\begin{cases} g_x = w_x * L_{x} + l_x \\ g_y = w_y * L_{y} + l_y \end{cases}\]

相反的，根据全局ID，计算出工作项ID，以及工作组ID，只需要分别进行取余、除法运算即可。

4. 编程模型

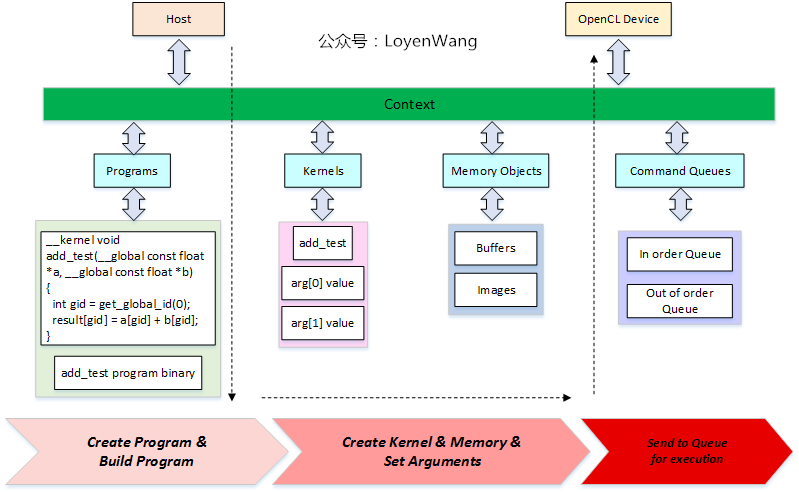

4.1 编程模型

4.2 编程流程
