perf性能分析(7) -- Top-down 分析方法及VTune工具

现代性能分析，使用针对pipeline的分析办法(取代CPU cycles分析)。这源于现代CPU架构的复杂性。

现代CPU处理指令架构，分为前端 Front-end，后端 Back-end两部分。阻碍指令执行的因素，从硬件看，源于前端或后端的Stall。

1. CPU 流水线

Intel CPU流水线一般分为5级。其中解码(ID)，意思是将指令操作分解为多个uOp(即拆分为多个更低级的硬件操作)，如ADD eax, [mem1]，可以拆分成两个微指令：从内存读取数据，再执行ADD操作。

2. CPU 架构及流水线的执行过程

执行过程：前端执行完IF -> ID之后，然后在一个名为allocation的过程中（下图中星标处），uOps被输送到后端。后端监控uOp的操作数(data operand)何时可用，并在可用的执行单元中执行uOps。

当uOp执行完成之后，称之为执行完成(retirement)，且将uOp的结果被写会寄存器或者内存（经过Store Buffer写入内存）。

大多数uOps都会完全通过流水线并退出，但有些投机指令uOps可能会在退出前被取消–如预测错误的分支。

在Intel处理器中，一个core一般有四个执行端口，即每个cycle最多可以执行四个uOps。

在处理器架构中，有一个抽象概念：pipeline slot（流水线槽），用来表示用于执行一个uOp所需要的硬件资源。在每个时钟周期，有四个流水线槽可用，流水线槽可以是空的，也可以是被uOp填充。流水线槽在Allocation阶段（上图中的星号标记处），将uOp从前端分配到后端执行单元。

PMU监控流水线槽的状态，在每个时钟周期，衡量流水线槽的利用率（是否填充有uOp），并对流水线槽进行分类，确定是前端瓶颈还是后端瓶颈。

3. Top-down 分析方法

从性能分析的角度看，一条微指令在流水线中的性能指标可以分为：

• 退出(Retiring) – Micro Sequencer(微指令调度器)可能会成为瓶颈，例如调度浮点指令。
• 分支预测错误(Bad Speculation) – 分支预测错误，或者memory ordering violation(多核多线程共享数据情形)，导致Machine Clears(清除流水线)。
• 前端瓶颈(Front-End Bottleneck)
• 后端瓶颈(Back-End Bottleneck)

Top-down分析思想根据上述的流水执行阶段及过程，首先从Top-level分类分析步骤：

然后，继续细分（Breakdown），确定是哪个阶段中的哪个资源导致的stall：

相比以前基于事件的度量的方式，基于Top-down分析方法，可以更准确地定位性能瓶颈的根源，指导开发者进行针对性的优化。

3.1. Frontend Bound – 前端瓶颈

前端主要职责为读取指令，解码之后，发送给后端。遇到分支指令，需要经过预测器预测下一个指令的地址，这意味着会出现由于分支预测错误并清除流水线导致的ICache Miss而引起前端阻塞。

而在取指/解码过程中，如果代码的局部性不好，由于ICache Miss，或者iTLB Miss，引起前端Stall。过高的miss率导致前端瓶颈。

L1/L2 Cache分为DCache和ICache。TLB也分为iTLB、dTLB和Second-Level TLB，地址从iTLB/dTLB中找不到则再从Second-Level TLB中查找。

3.2. Back-End Bound – 后端瓶颈

后端主要职责为执行指令，包括ALU、FPU、Memory等。后端瓶颈分为：

• Core Bound
  • 除法指令过多，因为除法指令执行时间长；
  • Execution Port Utilzation过高，导致执行单元饱和；
  • 指令的数据依赖，即依赖上一个指令的结果，导致Stall；
• Memory Bound
  • L1/L2/L3 Cache Miss引起的Stall，需要改进数据访问的局部性，或者减小数据的访问规模（如分块处理数据），或者False-Sharing引起的Cache Miss；
  • Memory Bound：分为Memory BandWidth和Memory Latency，前者是指内存带宽不足，后者是指内存访问延迟过高；

3.3. 优化指令的处理能力（Throughput）

例如，改用向量指令（如AVX）。或者使用更高效的算法。

4. 一些优化手段

4.1. Frontend

1. 减少代码的footprint，如-fomit-frame-pointer
2. 调整代码布局：如是用-fprofile-generate -fprofile-use
3. 调整代码布局：如用__attribute__((hot))
4. 分支预测优化：如loop unrolling，特别是小的循环，如小于64次循环
5. 分支预测优化：是用if代替三目运算符；避免if-elses结构，switch-case排序

4.2. Back-End

1. 减少function call，如inline
2. 多线程避免false-sharing，使用内存对齐
3. gcc优化：如__builtin_expect

4.3. 示例

#define likely(x) __builtin_expect(!!(x), 1) //gcc内置函数, 帮助编译器分支优化
 #define unlikely(x) __builtin_expect(!!(x), 0)

 if(likely(condition)) {
   // 这里的代码执行的概率比较高
 }
 if(unlikely(condition)) {
  // 这里的代码执行的概率比较高
 }

#define CACHE_LINE __attribute__((aligned(64)))

struct S1 {
    int r1;
    int r2;
    int r3;
    S1(): r1(1),r2(2),r3(3){}
  } CACHE_LINE;

5. Hazard 介绍

5.1. StructuralHazards – 结构性冲突

结构性冲突本质是CPU中硬件资源的竞争，比如流水线中，前后指令之间都需要经过译码器，访问内存，形成对译码器的争用。

5.2. DataHazards – 数据依赖

五级流水线：取指IF -> 解码ID -> 执行EX -> 内存访问MEM -> 写回WB。

Data Hazard是指后一条指令的操作数，依赖于前一条指令的结果。操作数依赖分为三种关系：

• 先写后读(Write-after-Read) – Data Denpendency
• 先读后写(Read-after-Write) – Anti-Dependency
• 写后写(Write-after-Write) – Output Dependency

CPU处理Data Hazard办法有两种：

• 插入NOP指令，流水线停顿(Pipeline Stall)，或者叫流水线冒泡(Pipeline Bubbling)。
• Operand Forwarding – 操作数转发。

Operand Forwarding：在第一条指令的执行阶段完成之后，直接将结果数据传输给到下一条指令的 ALU。然后，下一条指令不需要再插入两个 NOP 阶段，就可以继续正常走到执行阶段。这样的解决方案，我们就叫作操作数前推(Operand Forwarding)，或者操作数旁路(Operand Bypassing)。其实更合适的名字应该叫操作数转发。这里的 Forward，其实就是我们写 Email 时的“转发”（Forward）的意思。

5.3. ControlHazards – 控制依赖

主要使用分支预测。

5.4. 流水线 – 乱序执行

更详细资料：cnblogs – 计算机组成原理——原理篇 处理器（中）

6. 使用VTune工具进行Top-down分析

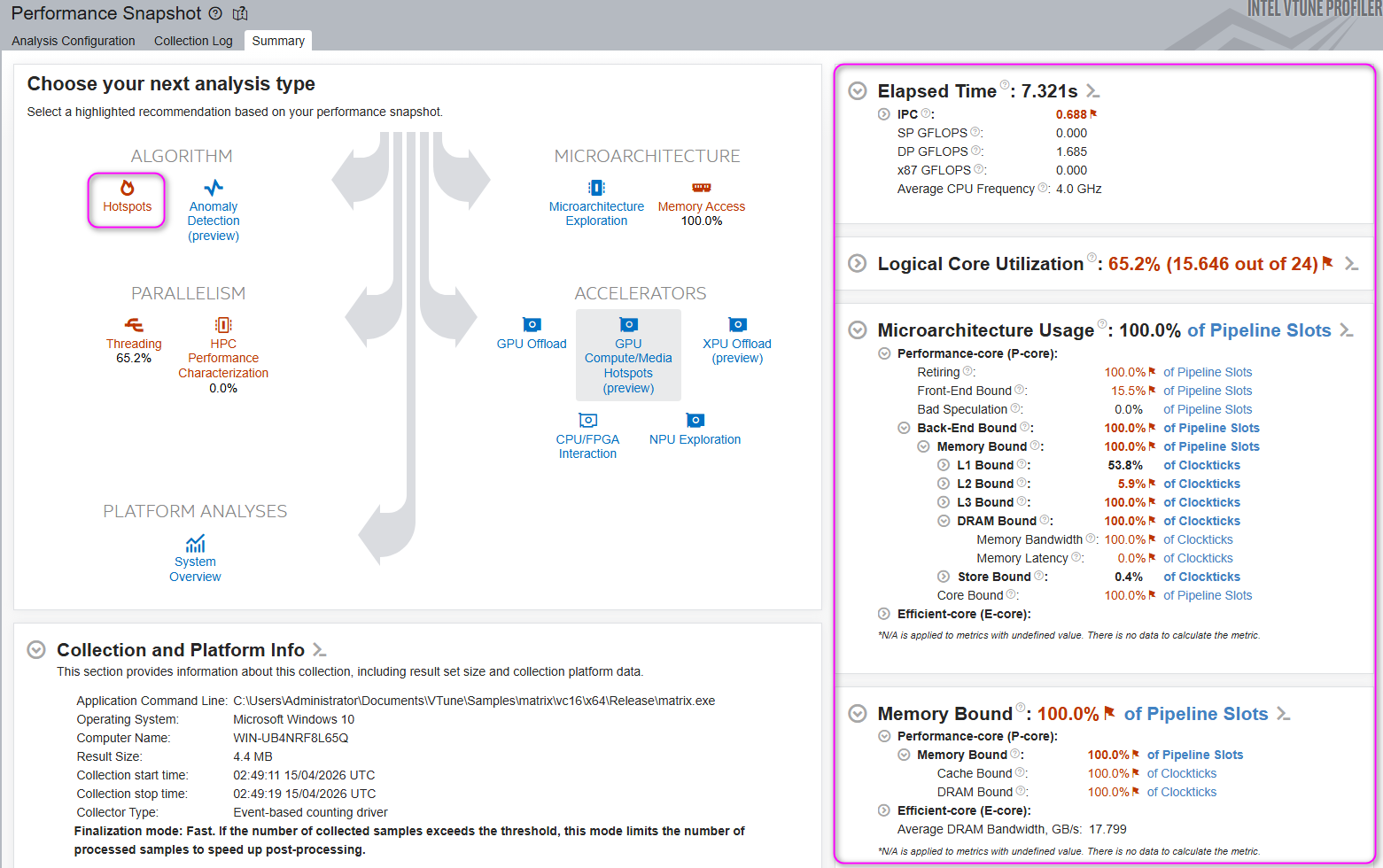

对一个应用程序进行profile，一般首先使用Hotspots，获取测量得到的分类性能指标。以官方matrix_mul示例为例（以Windows为例，VTune自带样例的路径为C:\Users\Administrator\Documents\VTune\Samples）：

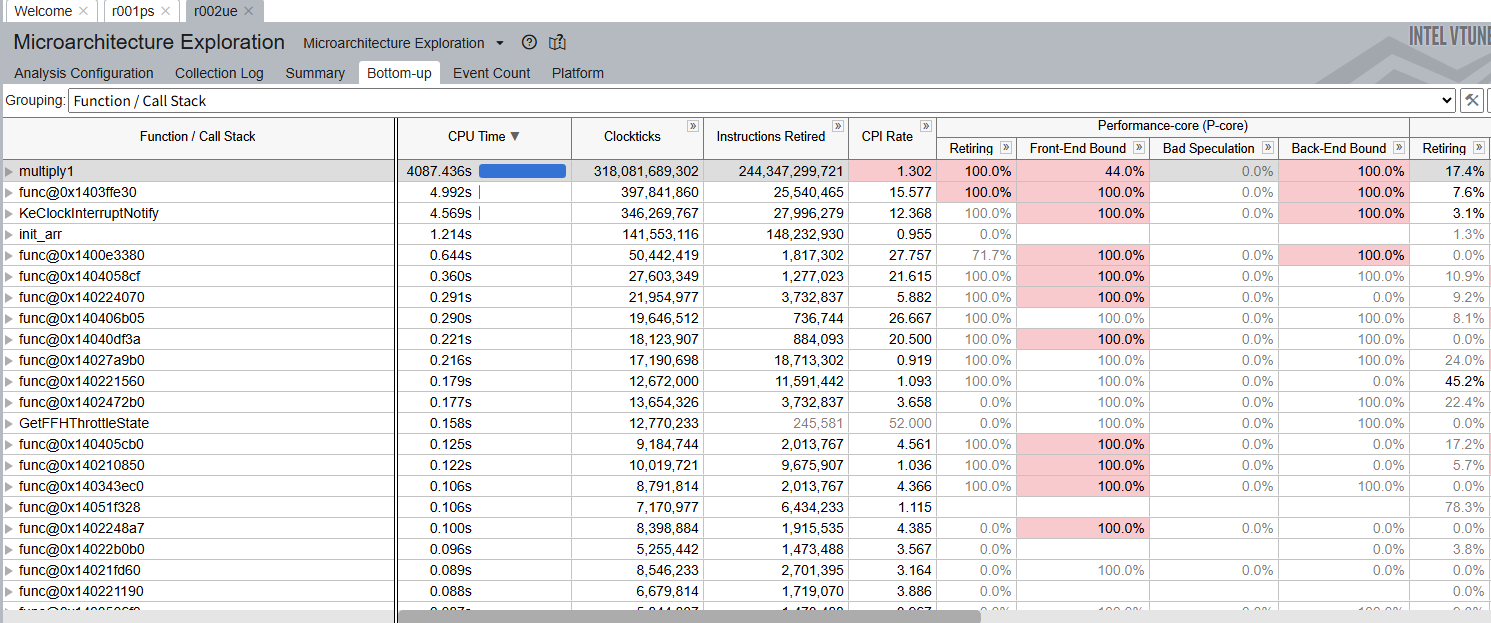

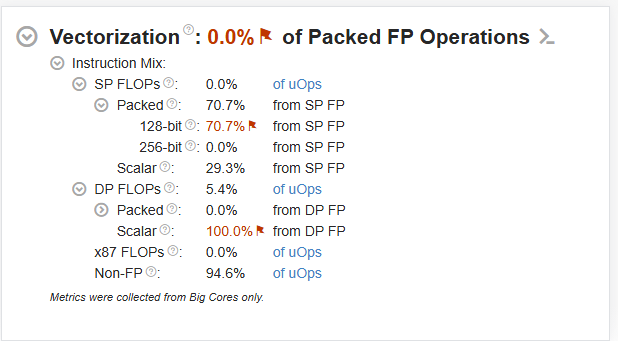

然后，使用Microarchitecture Exploration，再次进行测试。测试完成之后，在Bottom-up页面查看Top-down Tree，获取更细粒度的性能指标：

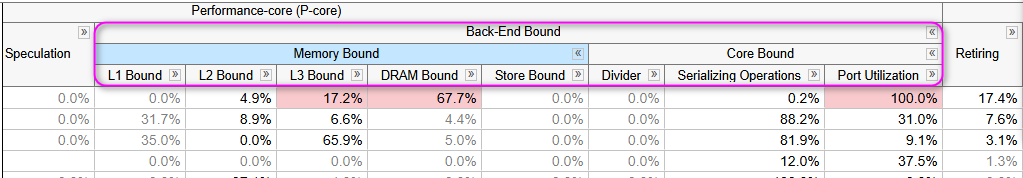

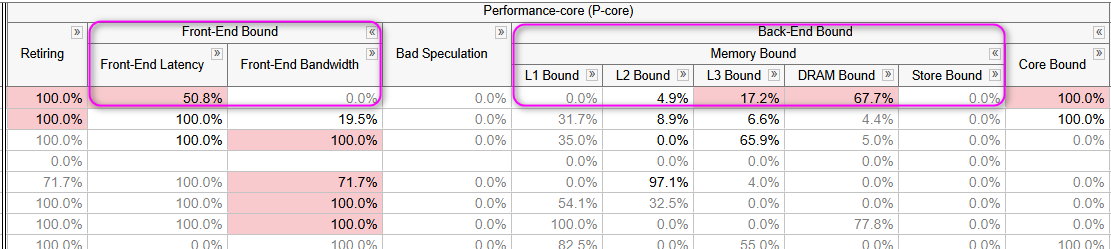

1. 下图为局部展开的Front-End Bound、Back-End Bound。
2. 从图中看，Front-End Bound为44.0%，即流水线槽（Pipeline Slot）由于前端没能及时提供指令而产生44.0%的空闲。
3. Back-End Bound为100.0%，意味着后端由于内存带宽限制、指令的数据依赖（比如指令依赖上一条指令的计算结果）、L1/L2/L3缓存访问延迟严重，或者执行单元饱和，导致流水线停顿。
4. 综合前后端的瓶颈分析，前端应该是由于后端的瓶颈导致的。

6.1. Back-End Bound

在Top-down的顶层分类中，使用流水线槽（Pipeline-Slot）来测量瓶颈：Front-End Bound、Back-End Bound、Bad Speculation、Retiring。在深入到Back-End之后，使用PMU来测量后端的性能指标值，比如测量一个指令的时钟周期或者事件，进而度量其Stall来源并算比例值。其测量值，与使用流水线槽度量及计算得到的值会有差异。

另外，Back-End Bound又分为两个子类：Memory Bound与Core Bound，分别度量来自内存/Cache的Stall，以及来自Execution Port的Stall。

6.2. 微架构优化方法

在进行性能优化的时候，一般关注应用程序的顶层热点函数，即占用CPU最多的函数。VTune工具展示的profile结果也是热点 + 层次定位，比如Bottom-up页面，可以按照占用CPU时间排序查看，即查看热点函数以及其耗时占比。

按照最优优化顺序，首先优化程序算法，以及并行化，即优化大头。之后，再进行微架构性能profile，并按照Top-down方法，针对性的优化瓶颈。

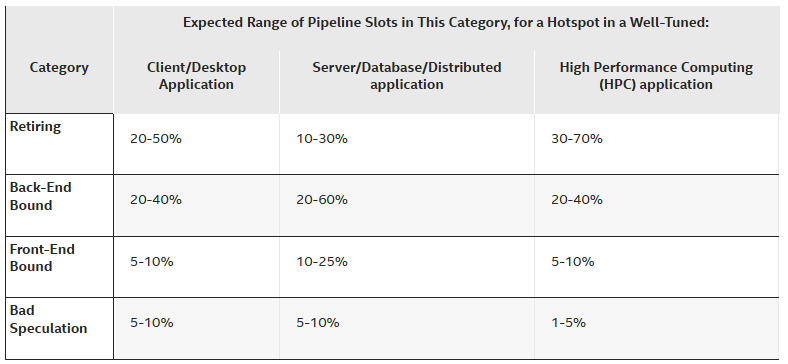

在Top-down视图中，VTune会高亮显示Top-down分类中的瓶颈类型（如上面Bottom-up页面所示）。下表给出了不同分类应程序，其Top-down分类中各指标的合理范围，超出该范围5%则在VTune的profile结果页面中高亮显示：

1. 这个阈值表是基于对Intel实验室中的一些工作负载的分析总结出来的，作为一般指导原则。
2. 在Top-down分析过程中，没有高亮的指标，不需要花费时间优化，优化这一部分一般不会有太多的改善。
3. 大多数未调优的应用程序都是后端瓶颈的。 解决后端问题通常与解决延迟源有关，延迟源会导致执行完成所需的时间超过必要时间。

6.3. 第三方优化示例

• https://github.com/yao-matrix/mblog/blob/main/mips.md
• https://weedge.github.io/perf-book-cn/zh/chapters/7-Overview-Of-Performance-Analysis-Tools/7-1_Intel_Vtune_cn.html
